空調專用臥式循環泵

【產品概述】

KTW空調專用泵采用的水力模型設計開發出系列產品，配用低轉速電機，大幅度降低了運行噪音，是節能、環保、低噪音的空調專用泵，根據空調行業使用溫度、介質等實際情況，采用能耐低溫又能耐高溫的機械密封，成倍延長易損件使用壽命，適用于空調循環及采暖循環和各種循環系統末端增壓。

1. 泵為立式、臥式結構，進出口徑相同，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外外使用。

2. 葉輪直接安裝在電機的加長軸上，軸向尺寸短， 結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩， 振動小、噪音低。

3. 軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材 質，耐磨密封，能有效地延長機械密封的使用壽命。

4. 安裝檢修方便，無需拆動管路系統，只要卸下泵 聯體座螺母即可抽出全部轉子部件。

5. 可根據使用要求即流量和揚程的需要采用泵的 串、并聯運行方式。

6. 泵的出口可安裝成0 度、90度、180度幾個不同 方向以滿足不同的連接場合。

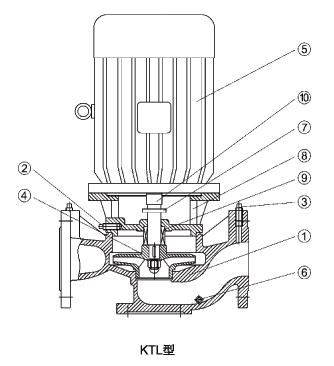

【結構說明】

1. 泵體：降低液流速度，使速座能轉換成壓能。

2. 葉輪：在泵中起主導作用，葉輪中的葉片強迫液體旋轉，液體在離心力作用下向四周甩出

3. 職壓塞：安裝壓力表監控泵的正常運行。

4. 放氣閥：排放泵內氣體，確保泵的正常啟動。

5. Y/Y2電機：泵的駙動部分，采用直聯形式。

6. 放水塞：維護或長期不用時，將泵內液體放凈。

7. 擋水圈: 防止因密封漏水而使電機進水。

8. 泵蓋：精心設計，與電機同端蓋，軸向尺寸縮短、結構簡單。

9. 機械密封：采用不銹鋼、磷化鎢、氟橡膠等材料制成，密封性能好、壽命長、不泄露

10. 泵軸：與電機同軸，同心度高，使泵運行平穩無噪音和振動現象。

11. 底盤：泵的固定部分，確保泵安裝的穩固。
